用脚本从 SVG 文件生成 Visio 模具

[toraPHAK]

软件名称

PowerShell 脚本：New-VisioStencil.ps1

应用所属平台

• Windows 客户端

推荐类型

【用户投递】

一句简介

Github 项目 visiostencilfactory 提供了一个 PowerShell 脚本，可以将 SVG 文件（支持批量）生成为 Visio 模具（*.vssx）。

应用简介

Visio 中，1 个模具（Stencil, *.vssx）可以理解为 1 个图形模板库。

在 Visio 中手动创建模具，其实工作量很大，而且与自带的模具相比，缺少边缘连接点、标签文字默认位置叠加在图形上，体验很差，并且似乎没有手动解决办法。

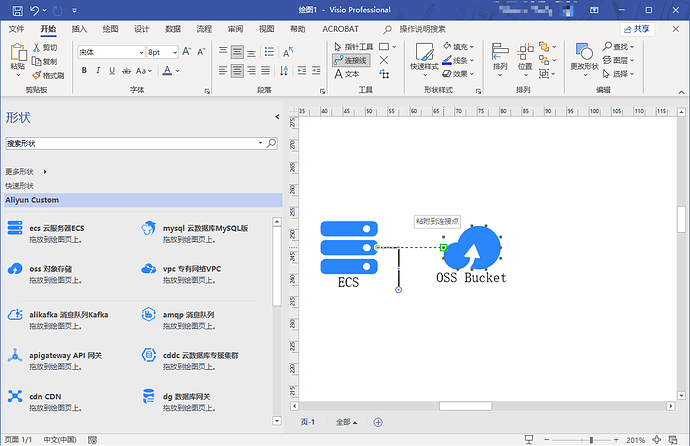

这个脚本能够自动将 SVG 生成 Visio 模具，并有以下特点：

• 图形边缘具备垂直、水平和斜对角的全部连接点；
• 编辑标签时，标签自动放置在图形正下方；
• 编辑标签时，标签与图形动态居中；
• 支持根据 SVG 文件名自定义生成主控图形名称。

官方网站

rezanid/visiostencilfactory: Create Visio stencils from SVG files (github.com)

[toraPHAK]

推荐者补充

我的场景是用 Visio 画各类架构图，需要嵌入到 Word 文档中。我一般会批量下载一批 SVG（用浏览器扩展 SVG Gobbler），例如阿里云的图标，然后批量生成模具。

对于零星的、非统一体系的图标，单个手动捣鼓捣鼓就行。
