【老鼠微硬评】笔记本水冷改造翻车

先认真强调:文中水冷店铺的产品没有任何质量问题,老板态度也很好,翻车完全是因为我没有按照老板说的去做

这不是一篇评测,是过程的记述以及相关的笔记,供有相关想法的朋友参考。

一、起

我已经讲过了,我的笔记本用了 8 年,散热是个大问题,上次清灰以后,温度稳定在50度上下,一般不会超过 60 度。但一个前提是现在是冬天,所以到了夏天必然是扛不住的。

这种情况下抽风式散热器确实是管用的,前两三年也都是靠这个扛过来的。但一个好的抽风式散热器并不便宜,大概需要五六十块钱。而且因为我的环境中灰尘比较多,所以用几个月就开始嗡嗡作响,拆开清理也不能够完全恢复。笔记本就在面前,这个距离真的吵得人头疼。

所以就对水冷开始感兴趣,这样基本就不用担心灰尘的问题了,而且似乎噪音还比较小。最大的问题似乎就是改造麻烦,而改造之后能够带来的提升都让人觉得非常诱惑。

二、承

我有认真的去做功课,改造的方式有好些种,比较简单的就是把铜管紧贴着笔记本原有的散热铜管给粘上,这个改造有两个难点,一个是弯铜管,一个是粘铜管。但对笔记本,尤其是旧笔记本,需要进行的破坏是非常小的。

我认认真真的去看了商家的改造教程,仔细留意每一个细节,确认这些在自己的能力范围之内,所以选定了这个方案,并且选定了这个教程所对应的商家。因为教程讲得很仔细,我觉得商家人品应该也很不错。事实上商家也很耐心,东西也很不错,到这里都没有问题。

三、转

接下来是我自己的问题,8 年前的旧笔记本,大概也值不了几百块吧。一套基础的水冷改造材料就需要七八十元,其实是不划算的,只是觉得比抽风式散热器也没有贵出去很多,而且改造好的话,笔记本能够再续命两年,也说不上太亏。

铜管的粘贴有两种方式,一种是用导热硅胶直接粘上去,是可以固化的,或者说是导热胶水。显然这个方法是很简单的。但是它的导热效率肯定要低一些。第二种方式是用低温锡浆,这就需要加热将稀浆烧融,然后完成粘贴的过程。操作难度比较高,但是导热的效率也比较高。

我很贪心,选择第二种方式。

问题来了,应该如何去加热?商家提供的方式是热风枪,这个东西大概三四十块钱,日常也没有什么其他的用途。这时候再回头算一下成本就觉得亏了。

还有一个问题就是在加热的时候,为了保证铜管件稳定的固定,不发生错位,需要用到几个 G 型夹,而这个商家那里没有需要我自己去单独购买。

我很吝啬,我很懒,我还很自大。热风枪和 G 型夹我全没买。但想着拆开总是需要硅脂的,于是我加了一只导热硅胶,,但可能我也没有仔细看商品描述,其实他发的是第一种方式的可固化的导热硅胶,后面我们叫它导热胶水吧。

四、合

后面就是我翻车的过程了,我会配合图片说明。如果你真的对这件事情很感兴趣,我推荐你先去看完店家的教程之后,再回来看我的翻车过程,这样更容易吸取其中的教训。(店家的 B 站: https://space.bilibili.com/476455342

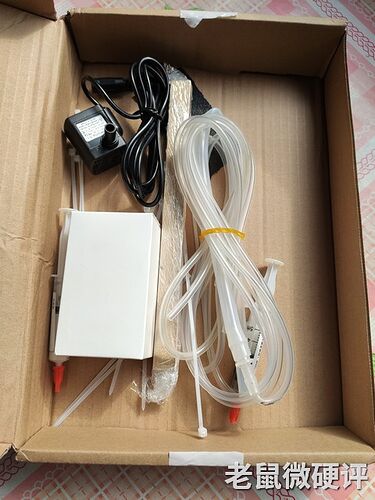

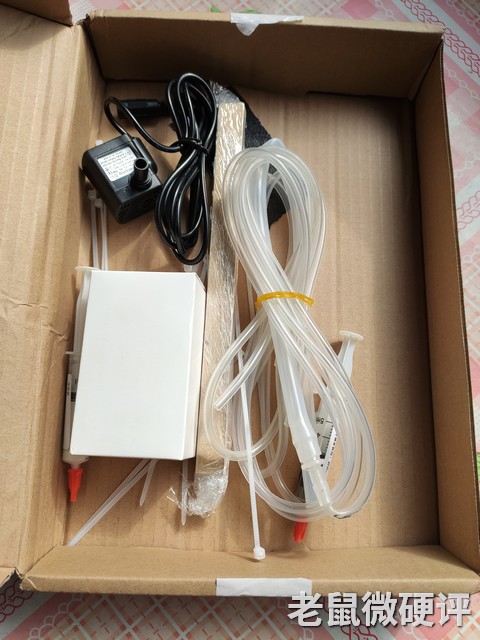

这是全套东西的全家福

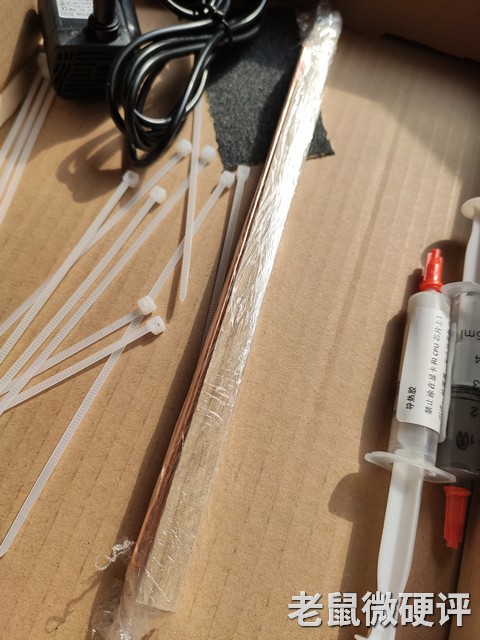

铜管是裹在一根木条上的,这个方法可以很好的保护同款不被快递压坏。

IMG_20210224_112526

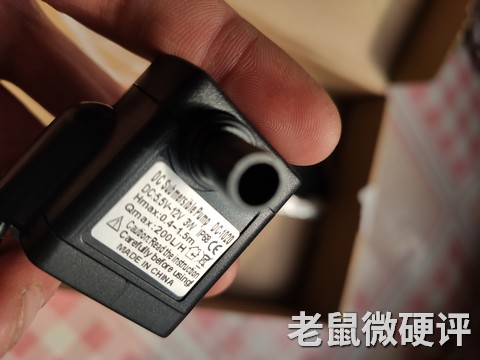

小水泵,12 伏的,我加钱买了一个功率大一点的,这样就可以把水桶扔在桌子底下了。

IMG_20210224_112553

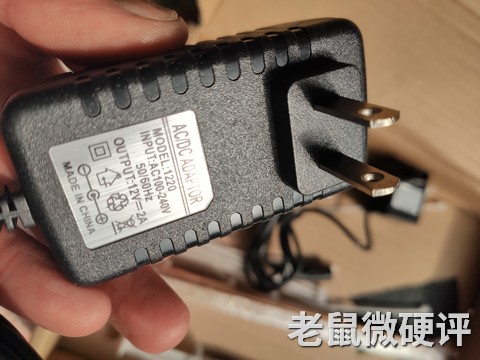

电源

IMG_20210224_112609

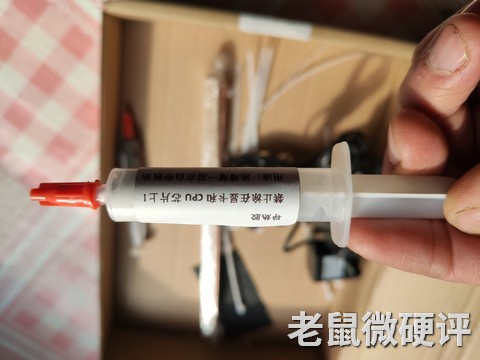

导热胶

IMG_20210224_112618

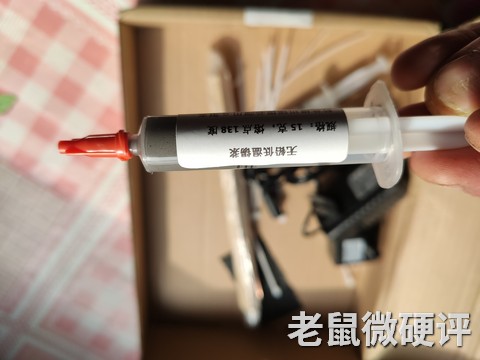

低温锡浆

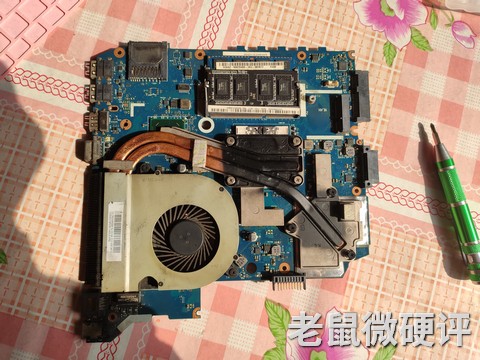

然后就是拆开笔记本,这个工作我已经挺熟练了。

IMG_20210224_120201

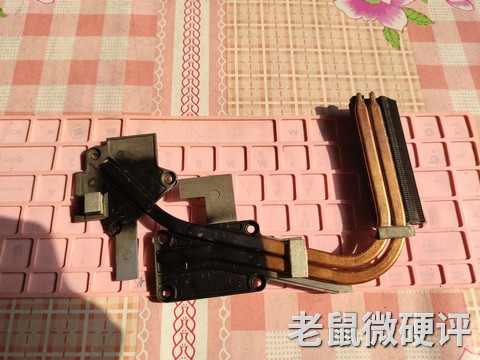

把散落部件拆下来

IMG_20210224_120810

然后就是弯铜管,这个铜管很软的。但是弯折角度大了以后就变硬了。不可以重复弯曲,有一次成型。因为铜管是扁的,又要沿着它最宽的方向去弯折,其实并不是很容易,穿出来的效果不是很平,我又用它自带的那根木条压着敲打的一番。

这一步说不上特别难,如果你不自信可以一起多买几根铜管,以及不要过于强迫症。

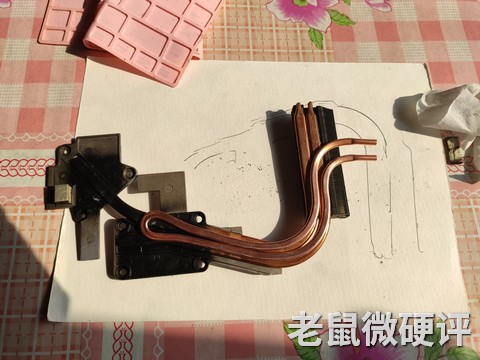

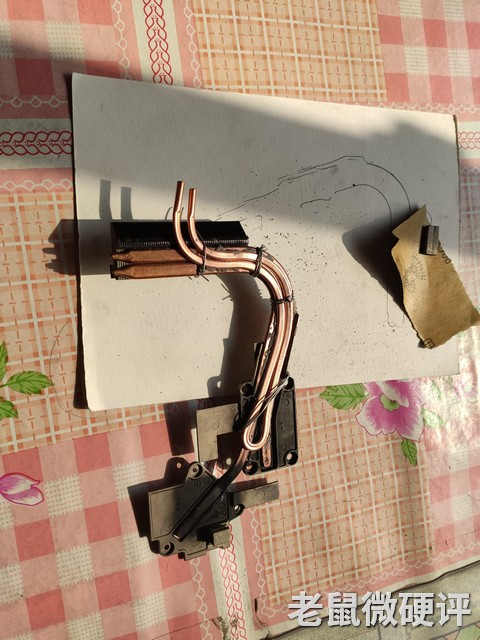

IMG_20210224_122345

我就比较贪心,其实只要沿着左下斜着那一条贴上就够用了,现在这样弯折接触面积增加了许多。下一步图上锡浆,然后粘贴铜管

但你要记得我没有购买热风枪和 G 型夹。

于是我用了铁丝直接拧上,如果有金属的捆扎带效果应该更好。但这个方法真的特别不推荐,首先它的压力不够,不能保证紧密贴合,然后如大家所见,这些位置并不那么方便捆扎,所以这只能算是勉强固定在了一起。

反正我不听话,我就要这么做。

没有热风枪,听说用煤气灶直接烧也可以,用钳子夹着就去了。

如果你有认真看上面商家的视频,会发现他特别讲热风枪吹的话要吹够时间才能够结实的粘在一起。

天然气开到最大火,我烧了 30 秒,那效果跟往油锅里倒水似的。确实粘住了。但是都烧变形了。最头疼的是顶端那个显卡散热部分直接烧脱焊掉下来了。

这是这次事件里最大的翻车事故,其实如果小点火仔细一点,基本上就是成功了。当然这样的错误即便是成功了,最终的结果也不会是特别完美的那种效果。所以为什么我没有选择直接用硅胶把它粘上呢,那不就没有这么多麻烦了。

我是有尝试用锡浆再把这块部件给重新粘回去,但结果是螺丝孔位对不上,没有办法安装。于是又给他烧下来……

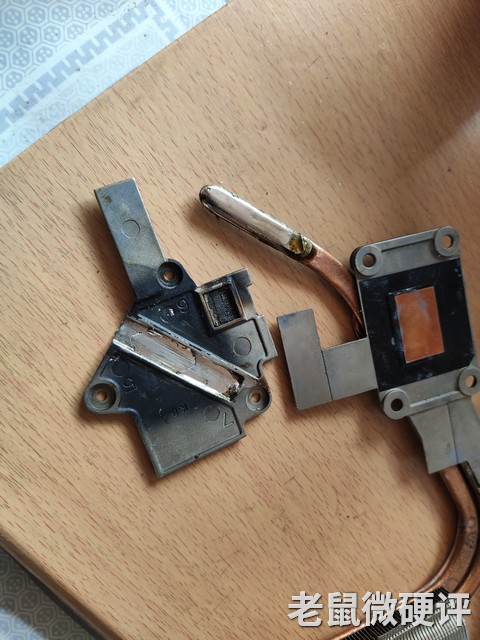

IMG_20210224_131626

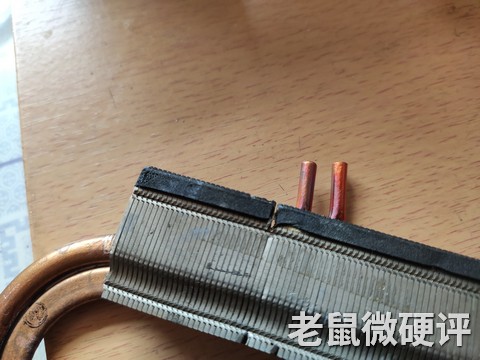

在凶猛的火力之下,铜管都被烧成了这个颜色……我果然还是大意了呀。

这个部位的散热片也变形了,以及原本电脑上的铜管其实也变形了。

这车翻的够彻底的,我感觉自己都亏炸了。但日子还得过呀,能凑合还得凑合。解决的方法也挺简单的,上图中的散热片干脆都被我掰下去了。已经翻车到这个地步就毫无顾虑了,能用起码比不能用要强得多,所以既然装不上去就改成全水冷的吧,那么散热片我还留着它干嘛呢。

上面那块导热板,先把它装到主板上,然后用导热胶水和热管相连,虽然挺凑合的,但起码能装上。

其他各种变形错位反正马马虎虎,假装没看见,问题不大。散热片都没有,还要风扇干嘛呢。这个笔记本不装风扇也能运行,就是它并不会检查风扇是否存在。所以风扇我干脆就没装。

累了累了给他装回去吧。

因为我这里实在是太过于脏乱差,安装好的运行图就不给大家拍了。

现在完全是靠水冷散热,写这篇文章的时候 40 50 60 度,变化的很频繁,但好歹还能继续坚持一下……


技术总结:

  • 改水冷不算麻烦,直接把电脑寄过去,让商家改就对了
  • 自己动手也不是多大问题,但其实准备各种工具导致的成本更高一点,就不如让商家帮忙改
  • 弯铜管并不是很难,但一定要提前规划好再弯。千万别着急,别贪心。不放心自己的技术就多买一两根铜管。
  • 用导热硅胶直接粘,可以有很多反悔的机会。
  • 使用锡浆的操作难度其实也不大,只要小心谨慎就好
  • 如果使用热风枪就按照商家的方法去操作,产生意外的可能性很小
  • 使用天然气去烧也是可行的,但火不要太大,烧的时间不要太长,注意均匀受热,记得用两把钳子夹着,这样受力稳定,不容易产生变形。
  • G 型夹必须买,这份钱是绝对不能省的,否则翻车的概率太大了。如果我使用 G 型夹固定,这次大概率不至于翻的这么彻底。
  • 水冷还是很容易产生效果的,所以即便安装的不是很完美,但还是能够带来不错的提升,所以值得改造
  • 接通水路后如果管内全是空气,需要先用嘴吸一下
  • 水泵并不是越大越好,噪音确实不大,但是持续的嗡嗡声还是挺烦人的,我现在又戴上了耳塞……如果打算把水泵放在附近,就选用小一点的水泵,也许声音能够小点。大水泵就想办法放远一点吧。 写完之后我把水泵用它自带的吸盘吸在了桶壁上,声音一下子小了很多,不戴耳机也不太能够感受到噪音了。

目前我的电脑,温度还算是能够压得住,但是有程序运行的时候会快速升温,程序结束后也会快速降温。应该就是因为变形导致散热部件和主板不能够完美贴合。这个笔记本还能继续凑合一段时间,已经算是万幸了……

如果你觉得这些内容对你有所帮助,就扫码请小老鼠喝杯咖啡吧,这次是抹着眼泪求回血呢

AliPay-240 WePay-240 QQPay-240

喜闻乐见

1 Like

那如果我把笔记本抱上床,旁边还得拖个水桶?

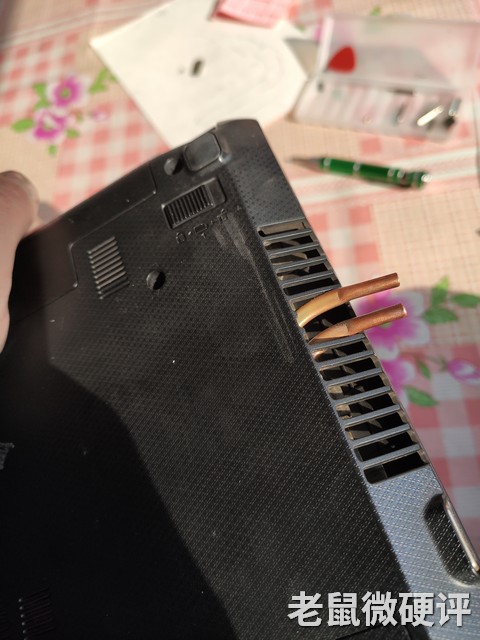

不翻车的改造,是保留原有风冷系统的。所以不接水管就还是原来的状态。我这里是图便宜,所以购买的铜管前端没有接头。也有前端焊好接头的铜管,这样可以更方便的接水管,而不用的时候也可以用商家给的堵头将它拧上。而且我这个改造因为没有很在意外观,所以向外伸出来的有点长,完美的改造其实在外观上影响是非常小的。
