用什么软件可以检测自己笔记本的主板支持PCIE3还是PCIE4的硬盘,支持几个,什么传输协议(GEN 3.0X4 OR GEN 4.0X4)

在官网客服口径不一的情况下,用什么软件可以检测自己笔记本的主板支持PCIE3还是PCIE4的硬盘,支持几个,何传输协议(GEN 3.0X4 OR GEN 4.0X4),谢谢

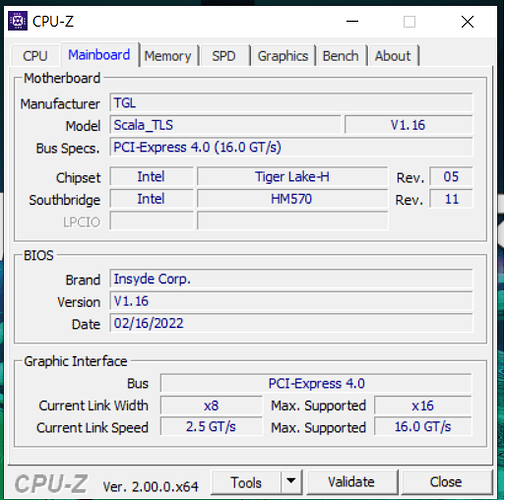

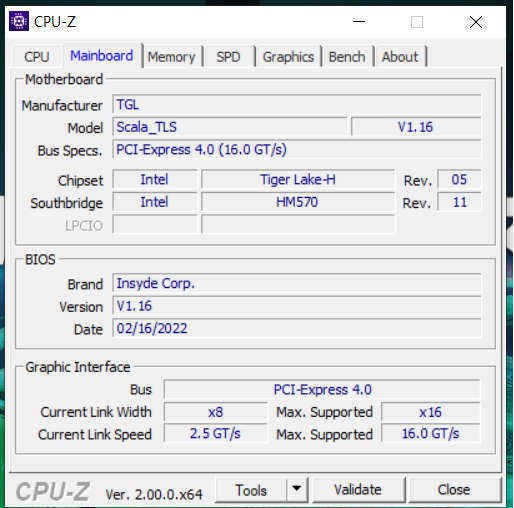

软件检测只能检测出主板芯片组,芯片组支持≠主板有提供相应接口(缩水)
如果是升级/加硬盘,最好还是先拆开确认一下


是否支持pcie4,nvme硬盘呢

官网找主板说明书。别管客服,他们不一定专业

多问几个问硬盘卖家,也是一种方法

哥,找了很久找不到啊,暗影骑士擎I5-11400

https://www.acer.com.cn/support.html?type=1
输入序列号搜索。销售名称不一定能找到

你原装的不就是 NVMe 的 SN530么
至于是 4.0 还是 3.0,下个 CrystalDiskInfo 看下你原装硬盘的接口的传输模式

无论你是换固态还是加固态,务必先拆开笔记本看看

  1. 看有没有预留额外的接口
  2. 看接口类型,B key、M key、B & M key,M key 才支持 4.0
  3. 看支持的尺寸规格,常见的尺寸规格就有2242、2260、2280三种
    如2242就是宽22mm,长42mm

用什么软件看接口类型,大哥

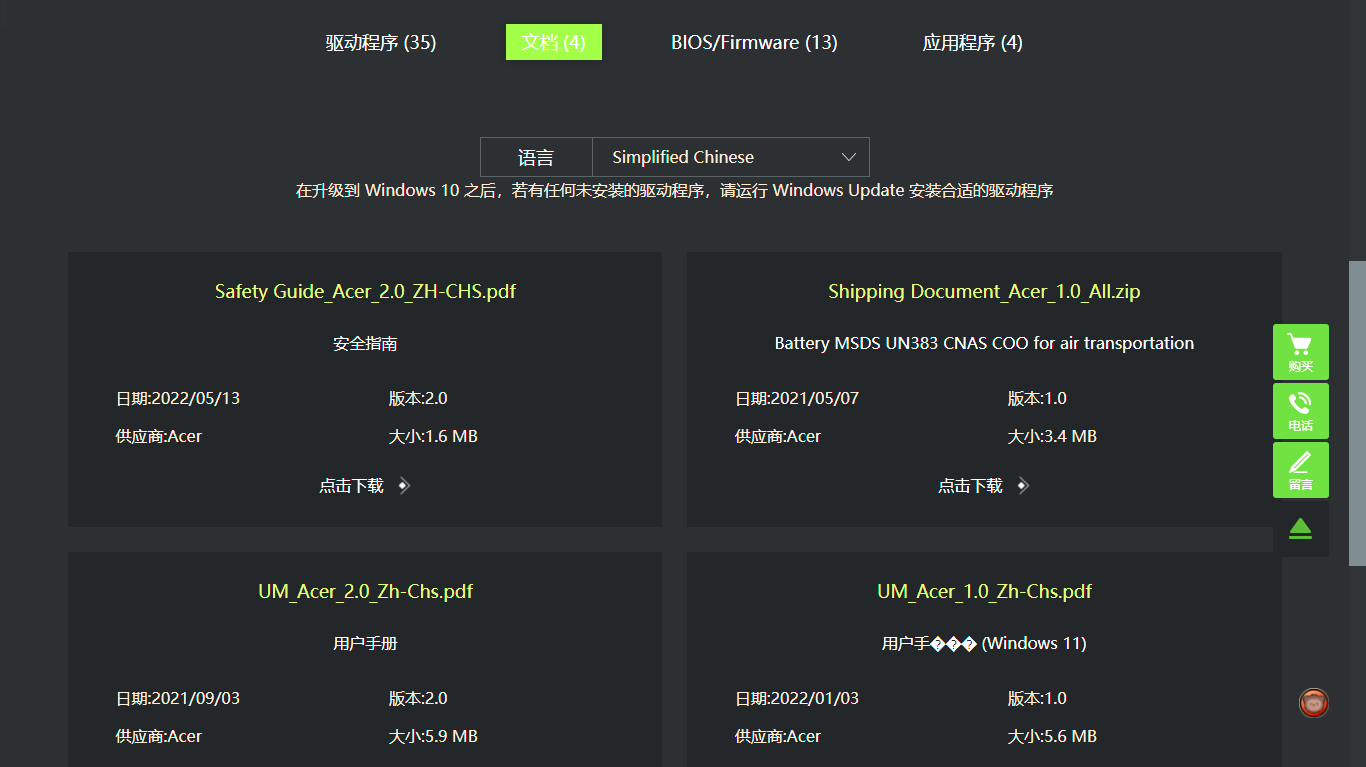

就这么个PDF用户手册,对主板没有过多的说明,描述不专业

Nitro AN515-57 support PCIe Gen4 SSD? — Acer Community

不知道这个是不是正解,支持1个PCIE4,和一个PCIE3,但是官方出厂配的 SN530是PCIE3的?

仔细看看有没有其他pdf文档


就这么几个玩意儿

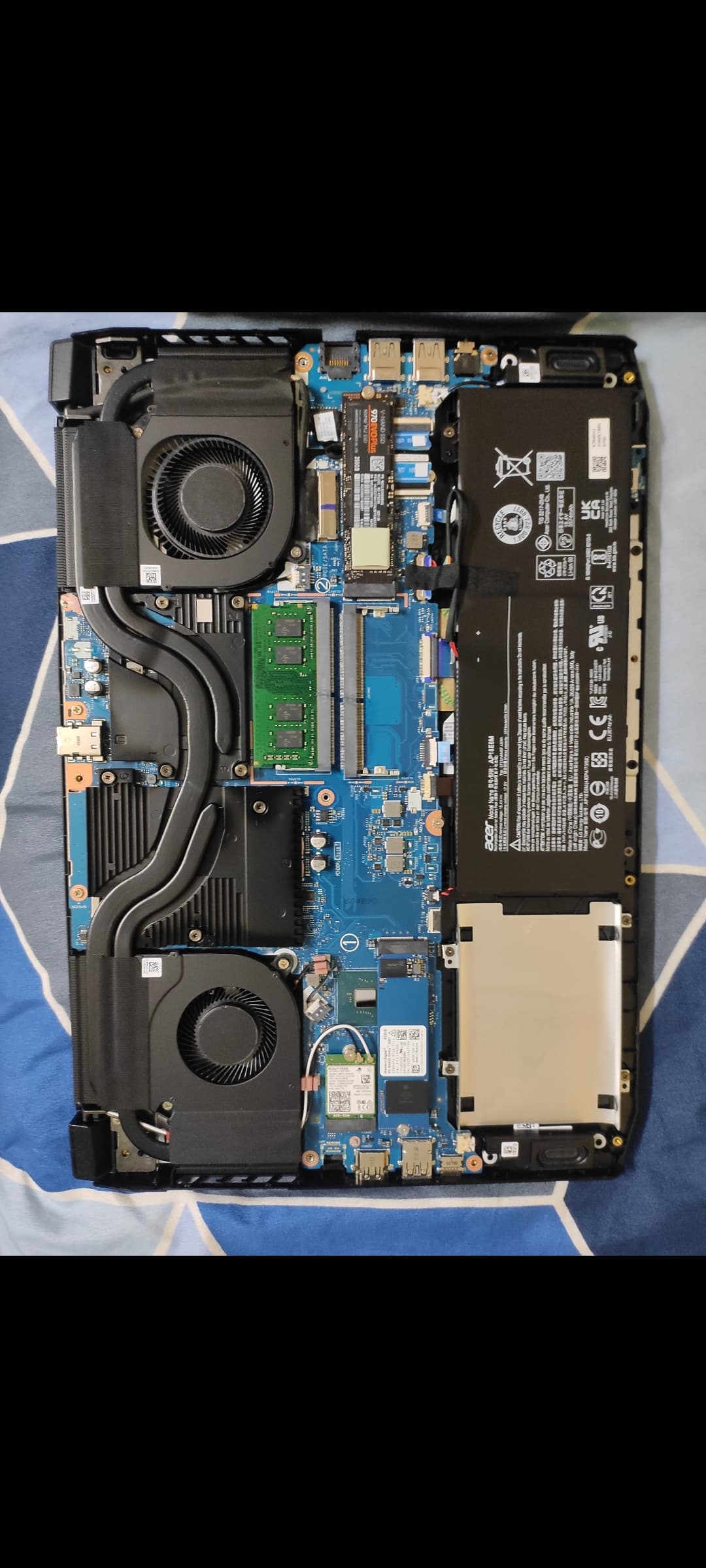

拆开笔记本看看

你改装笔记本,面临的第一个限制是物理层次的限制
主板有没有焊接对应的接口?
有没有多放一块固态的空间?
笔记本都没拆开,琢磨后面的 PCIE 4 还是 3 毫无意义

在上面两个问题得到解决后再考虑 PCIE
就算存在一个 PCIE 4 和 一个 PCIE 3,这两个是不是共享带宽,插上会不会一起降速还是问题

拆开看什么呢

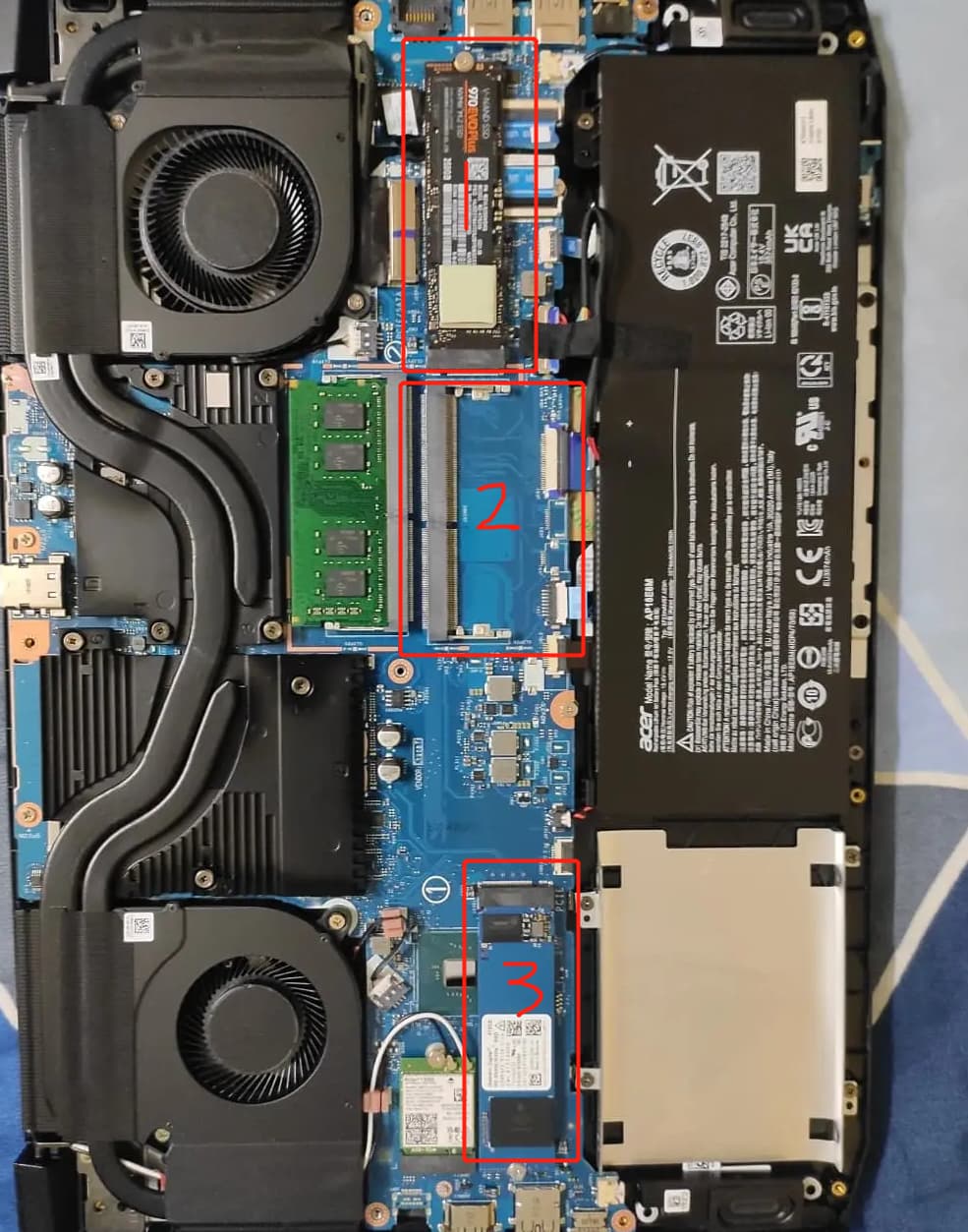

1 处的970是你原来的固态
2 处可以加内存,加内存组双通道对性能的提升较大
3 处的空位可以装一条固态,看他接口里面的缺口是在左边还是右边

如果原有的固态不是系统盘,那先用 CrystalDiskInfo 看下 接口1 的 传输模式是不是 4.0
然后关机拔插到接口3(先确认能不能插上,别大力出奇迹)
再用 CrystalDiskInfo 看看这条固态在 接口3 时的传输模式

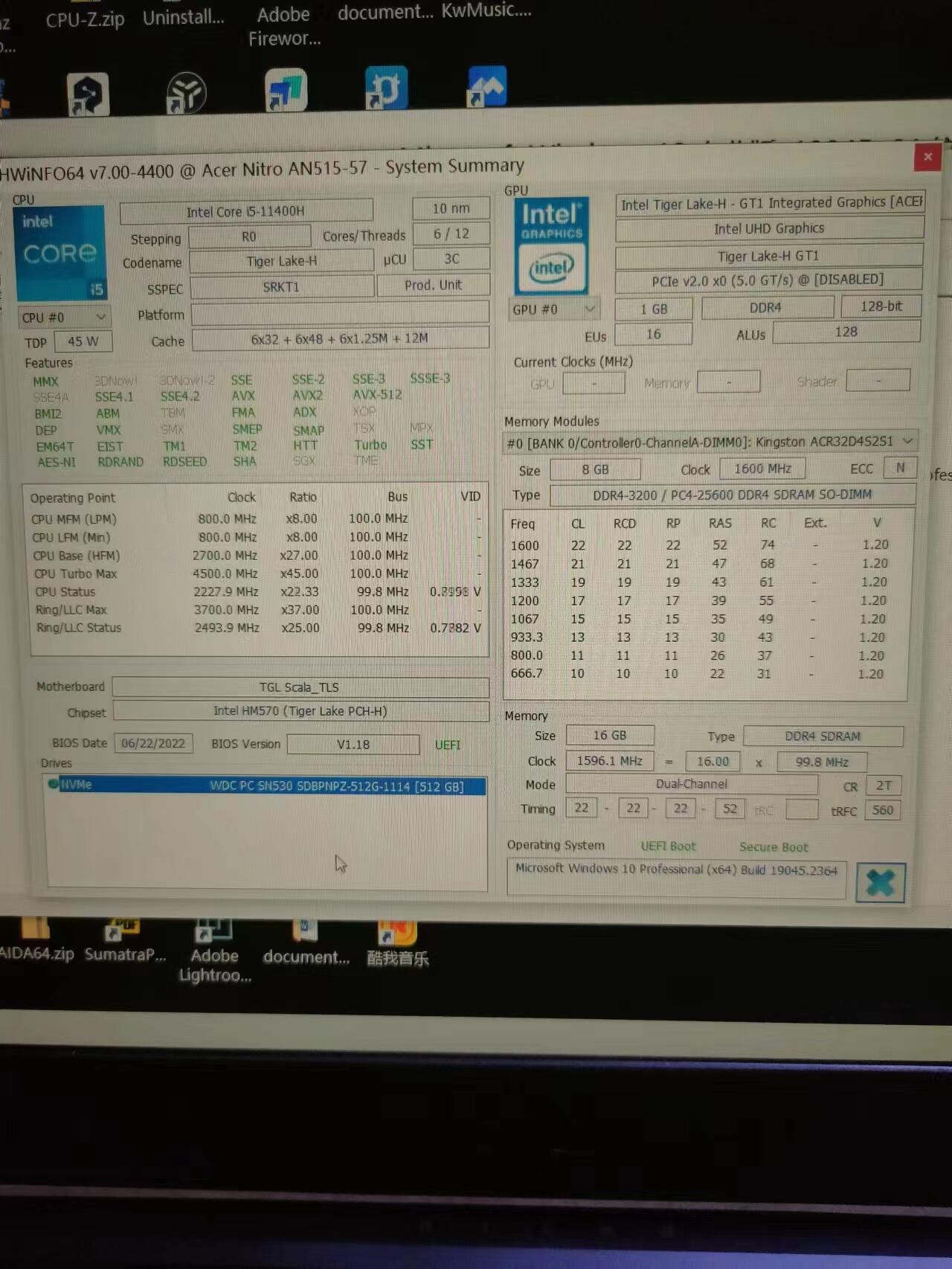

怎么你 HWiNFO 图里显示固态是 SN 530,拆机图里又是 970 PRO Plus ……

SN 530 一般销售的是PCIe Gen3 x4,Xbox 定制过 PCIe Gen4 x2的
970 PRO Plus 是PCIe Gen 3x4

可以看下两处接口附近有没有印着说明文字
如果真如网上说的一个 4.0的槽 和 一个 3.0 的槽,那么要把 4.0 的固态接在 接口1

主板上没有印制特别的字样

CrystalDiskInfo必须要插盘才能看到接口传输模式嘛,大哥

这软件名都告诉你是看硬盘的信息的了
你非要用这软件判断接口是否支持 Gen4 的话,得插 Gen4 的盘
可以考虑借条 Gen4 固态来试

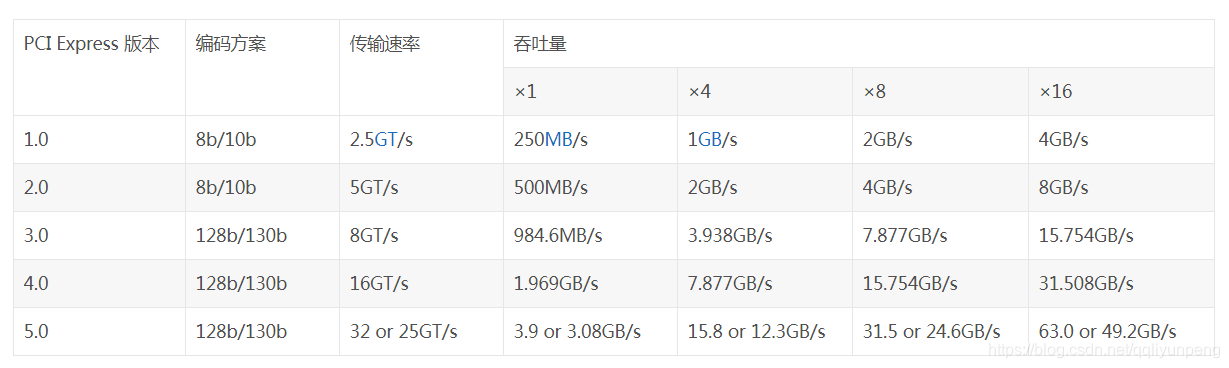

实际上按 PCIe 的理论速率来计算,4.0的接口用来插 Gen4x2 的速度和 Gen3x4 一样
如果你开 CrystalDiskInfo 看到是 Gen3x4,除非你那笔记本有 Gen4x4 的口,否则没必要过于纠结这个


GenAxB:
A= PCIe 版本,1~5
B=通道数(理解为车道就行了),1,2,4,8,16,32

1 个赞

涨姿势,谢谢大哥
