【老鼠微硬评】数字万用表

以前用的万用表还是机械的,虽然我学习的是机电专业,但是毕业之后就一直自己对着电脑,所以对这种东西其实是没有什么需求的。但就是会喜欢,以至于成了一种执念。所以这次就买了,可以认为很单纯的就是为了玩。

当然它是具有一定使用价值的,现在大部分都是数字的,看起来很方便,所以当然要买一个数字的。因为对它的需求确实非常低,所以预算上也是非常低的。但因为毕竟是机电专业,就算用不上自己手里这份工具,总希望也不至于太差劲。所以为此我还是去做了一番功课。

如果你是真的用它去干活儿,那么胜利啊,福禄克啊, 优利德啊,德力西啊……

上面这些具体的我就不做分析了,反正精度啊,测量速度啊,各方面都挺好的,就是贵。当然,其实如果是基础款,100多块钱也可以买下来。但注意是基础款,就是最基本的功能。如果真要能干活,那么基础款也就够了。

但我是玩啊,是单纯的家用,我对精度没有那么高的要求,一般来说小数点后面有移位就已经很够用了。测量速度我也不着急。但如果功能多一点,那我会觉得很满意的。当然同时花钱还得再少一点儿。

当然其实,有不到 10 块钱的数字万用表,也并不是说这么便宜就完全不能用,有一些大佬也会用它干活。在精度上肯定没什么保障,安全性上也比较差。但有一说一,看了一些拆解,基本上还都有保险丝,只不过保险丝是直接焊在主板上的,真烧了更换起来并不方便。不过 10 块钱不到还换什么保险丝,直接买新的就是了。

然后聊一些我最近学到的新东西,数字的万用表和机械万用表还是有一些区别的,在了解之后我发现,在日常生活中它也具有一些实用价值,值得买一块。

关于精度

描述方法叫做几位半,比如可以显示到小数点后面三位就叫做三位半,也有四位半。

我的理解是小数点后面的几位都是可以显示从 0~9 的数字,所以每一个都是完整的一位。但是最前面的这个数字可能我们并用不到从 0~9,比如假设最大只能到 5,那么这位就是不完整的,所以称它为半位。

数字万用表要比机械万用表的精度高出几个数量级,所以哪怕是两位半,也比指针万用表精度高了,一般用户应该对精度没有那么高的需求。

再多解释一句,所谓的精度是指可以测量到怎样细致的程度,比如小数点后面多少位;而测量的准确度是指测出来的结果和真实结果之间偏差的程度。前者对于一般用户来说不是很重要,后者对于所有用户来说都很重要。

关于 NCV

非接触式电压测量功能,主要针对交流电。就是将万用表靠近电线,它就会滴滴的叫,于是你就知道这个电线里面是有电的。它会根据电压的不同发出不同频率的报警声,这个灵敏度可以达到能够判断插座的火线与零线。

这个功能在机械式万用表上是没有的,但这真的是一个非常实用的功能。比如某一处的废旧电源线,靠近就是可以知道里面还有电没电,而不需要拆开测量。想想我去年接了三次电线不成功,最后终于发现我找的那个线头原来是废弃没电的……当时要有这么一个工具,就不会那么悲剧了。

我理解它就是检测磁场的变化,很简单的原理,很实用的功能。

关于温度测量

这个倒是有很多替代品,比如厨房温度计。这么说你就知道了,这个功能在日常还是有一点用的,我们定位的是家庭使用,那么如果万用表具有这个功能还是蛮方便的。

原理上就是一个热敏电阻,那么万用表本身就具有测量电阻的功能,所以只需要持续监测这个热敏电阻的阻值,然后就可以计算出所对应的温度值。

所以这个原理也很简单,但功能很实用。

短路检测

或者叫通路检测,就是两个表笔之间一旦形成通路,就发出蜂鸣声。用机械式万用表的电阻挡也可以实现同样的功能。毕竟断路的电阻很大,通路的电阻很小,表针是会有明显的反应的。

但是现在是有个功能,可以让我们专注的去盯着表笔接触的位置,而不用在分神留意表针。比如在寻找大量触点之间的对应关系时,这就很方便,一个表笔摁住一顿,另一个表笔在另一端多个触点之间划拉就行。

屏幕背光

并不一定是在黑暗的情况下才有用,有时候因为光线角度的问题,可能导致数字不方便阅读,毕竟屏幕素质在这种实用工具上已经算是很细节的问题了。

自动关机

自动关机可以节省电量,但有时候在连续工作中,如果它自动关机也挺让人烦恼的。最好就是可选择是否自动关机。当然对于家庭用户,有自动关机是比较方便的。

自动量程

机械式万用表需要先预估量程,如果估算不出来,那就从大到小逐档的测试。而自动量程,你只需要选择要测量的是什么内容比如电流还是电压,而不需要猜测这种结果所在的数量级,它会自动适配相应的数量级,这就很省心,对小白友好。

当然,如果你和我一样习惯了机械表的使用,那么自动量程,只是锦上添花,没有也并不是特别影响。

现在还有一种全自动的万用表,连测量什么内容都不需要选了,表笔怼上去,显示结果就对了。这对小白就更友好了,但我就觉得有点没有仪式感,我正想着打游戏呢,结果点开游戏他告诉我通关了,那多没劲啊。

全挡位防烧

这个挺重要的。不过现在稍微像样点的牌子基本上都具有这个功能。机械表如果用错档位是有可能将表烧掉,或者打坏表针,导致准确度下降等,这些后果都是挺严重的。

而现在的数字万用表,把表笔插到交流电的插座里,随便旋转档位,在不合适的档位它会报错,但不会导致万用表的损坏。这避免了很多意外。

当然这不是绝对的安全,如果电压或者电流过大,还是会导致万用表的损坏。不过前面我们也说了,里面都是有保险丝的,更换保险丝就好了。当然过于廉价的杂牌就……结果不可预期。


讲了那么多,来说说我的选择,想要价钱尽可能的低,我的预算是 50 元左右。功能尽可能的多。这时候你肯定会找到宝工的那款万用表,69 块钱,三位半,全自动量程,上面说的东西全都有。我就问你,还要什么自行车吧。

我以前买过一款宝工的螺丝刀,配的批头很实用,看起来挺普通的工具,你可以认为做工和设计挺一般的,但用起来蛮顺手,这说明这工具就是真正为了干活而设计制作的。所以我对这个品牌还是挺有好感的。

但是查了一圈都说他这个万用表还不如买什么什么什么……

我还是比较认同某一位网友所说的:和宝工同价位的万用表没有比它功能更多的,和它功能一样的,没有比它更便宜的。

我几次就要下手买它,但实在是查来查去没有谁说他特别值得购买的。最后在一个电子论坛,看到有人说一句买这个还不如买论坛里推荐的 XXX 和 XXX。

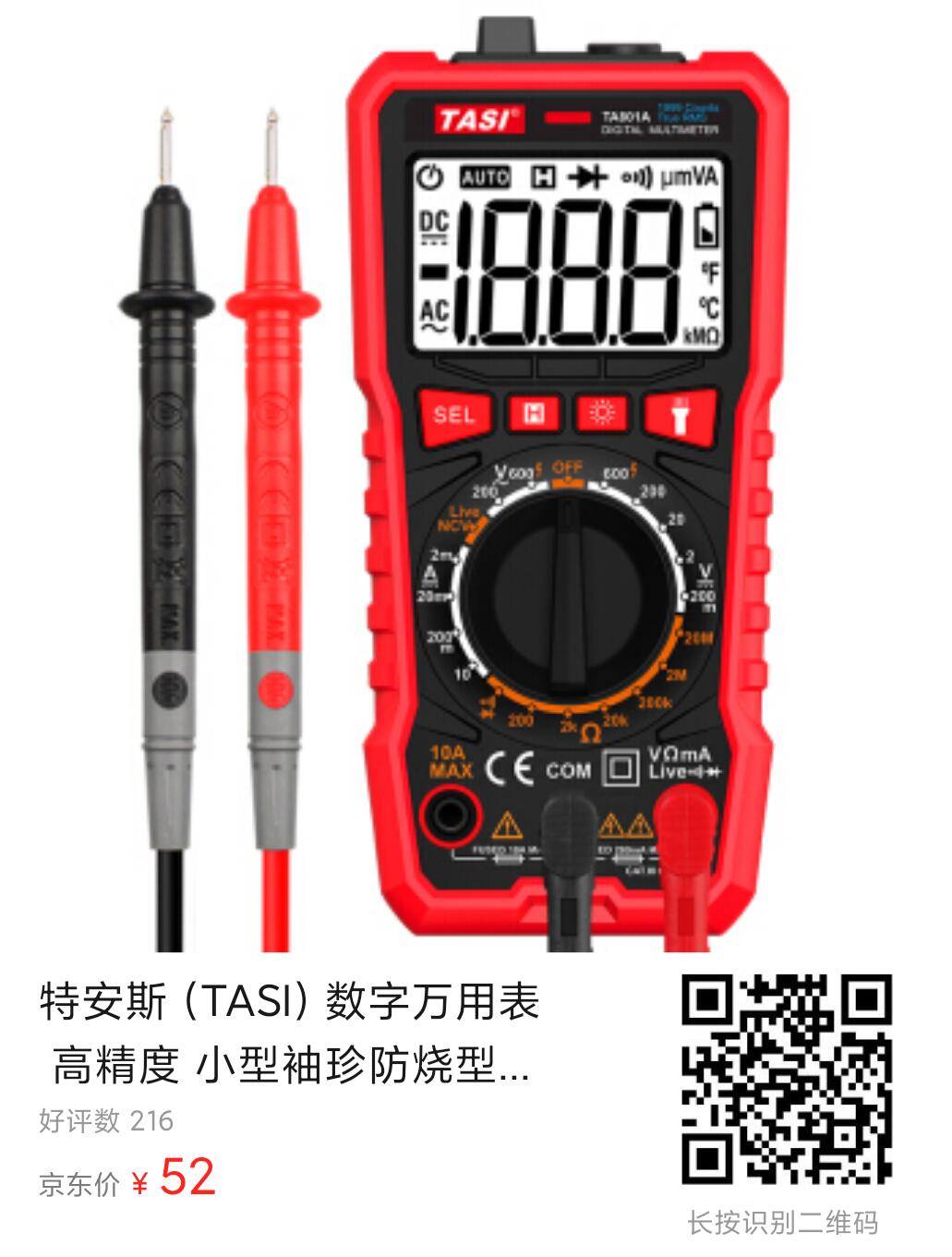

于是我就买了他所说的品牌之一特安斯,京东上 52 块钱,其实主要是我已经学累了,就这样吧。

比宝工的那一款更便宜,所以我也舍弃了一些东西,比如对于我并不重要的自动量程。还有虽然有用,但也并不是那么高需求的温度测量。然后虽然上图中显示的是 4 位数,但实际使用一般显示的就是小数点后面两位,所以可能在精度上也差了一位,不过这个问题除了心理落差,其实影响并不大。

那么我们开始开箱吧。

京东的包裹,另一面有我的地址,但我就是不给你们看

盒子也就那样吧,印刷上其实还可以,只是对于玩惯了数码产品的我们,会觉得显得简陋。然后盒子上面印的这个其实是自动量程的款式。

IMG_20210223_135808

来看一下型号

打开盒子先拍照,相对于数码产品依然是非常简陋。

表笔,两端都有保护套。线有点偏硬。这个表笔的做工是出乎我意料的,挺精致的,也没有毛边。下面灰色部分是橡胶,有些偏硬的橡胶。

这一端也塞有保护套,这让我觉得很细致。

表笔的前端也是保护套,虽然看起来很像是塑料,但其实它和尾部一样是硬胶皮的材质。也因为这个,所以保护套在上面套的非常紧,不好拿下来。后来我垫了一些卫生纸,增大摩擦力,才将它拧下来

摘下保护套后的表笔和可以捏扁的保护套

IMG_20210223_135922

说明书,合格证。万用表需要两节7号电池随机附带了。电池盖需要用螺丝刀拧开,螺丝刀也给了。还有三枚保险,用来更换。因为是全挡位防烧,其实不出现太严重的错误,基本用不上这些保险丝。只要像样的品牌儿,基本上都会赠送保险丝,所以这是惯例,算不上特别的贴心。

主体实拍,有一说一,这做工挺精致的。确确实实已经超过了我对 50 元这个价位工具的预期。

背面是这个样子的,上面那个孔可以用来悬挂。下面黑色塑料从底下扣开是一个支架

就是这个样子,底下那颗螺丝拧开就是电池仓了。

IMG_20210223_140108

安装电池的时候要注意底下标识的正负极,因为两端的金属弹片都是一样的,不容易区分。

观察一下表,笔接头里面的细节

IMG_20210223_140311

更近距离的观察,做工很可以了

表笔可以卡在后盖上,但是因为表笔不是纯正的圆柱形,所以卡在上面总觉得没有压到底

你看是不是觉得没有压到底的样子。

我们来更仔细的观察一下它的顶部,突出的那个就是 NCV 探头,我认为对一般家庭也是非常实用的一个功能。

至于手电筒就是聊胜于无了,两节7号电池,你还期望他什么样呢。10 厘米以内可用。但如果真的是在黑暗处搞线路,有这么个灯应急一下也确实会带来方便。

开灯的效果,你看那个电珠会亮呢~~

开机效果,我不管别人怎么认为,反正我认为他就是两位半。

下面 4 个按钮稍微解释一下,主要是给像我这样第1次接触数字万用表的人猎奇。

  • SEL 按键是模式切换,其实就一个功能,默认情况下,开机是会自动关机的。但如果按住这个按键再开启就不会自动关机。
  • Hold 就是锁定当前测量结果,有时候数值在不断变化,锁定一下方便读数。
  • 第 3 个是背光灯,屏幕背光默认是不开启的。你也看得出来,其实就是两个LED在左右两侧去照射屏幕。两节 7 号电池,你还能指望什么呢,一直开着背光灯也挺耗电的呀。有一说一,这个屏幕背光的亮度还是挺不错的,只是屏幕的可视角度比较差,这个下面会有图。
  • 最后一个是手电筒,在开机的状态下按一下打开再按一下关闭。我开始以为这个应该是长按的,然而并不是。

稍微向上倾斜一点儿数字就看不清了

侧面的可视角度还行。

反正差不多就是正面使用完全没有问题,但是站在你的对面就看不见数字了。

IMG_20210223_171527

外面红色部分是保护套,可以摘下来。这个保护套也是硬胶皮的材质。

我是为了拍照给大家介绍才摘下来的,十分不推荐大家自己摘下来。因为你很可能摘不下来,摘下来又装不上去。

这个的突破口就在下面那个凸起那里。而其他位置请注意仪表的4周是有一个很深的凹槽的,保护套的4周向内弯曲,就扣在这个凹槽之内,结合的非常稳定,如果你不了解这种组合方式,硬掰很难让它分开。即便了解,因为紧密的结合导致4周,在大气压强的作用下贴合紧密,胶皮和塑料之间的摩擦力又比较大。尺寸十分精确,从五个半方向包裹着仪表,用我们日常摘手机保护壳的经验,根本无法将它拿出。需要让仪表的下面一个角先凸出来,然后让仪表在保护套内旋转才能够拿出。

装回去的步骤类似,要头部先进去,仪表侧着,让底下进去一个角,然后旋转整体进去,再把4周的保护套都扣进深槽之内。这部分讲的这么细致,我就是怕万一有人好奇把保护套摘下来,然后装不回去。

依然是因为家里非常的乱,所以各种测量我就不做演示了。具体使用方法,懂的人一看就会用。不懂的可以去学习一下万用表的使用方法,或者买全自动的万用表。反正现在基本用错了,也不太容易导致损坏,所以放心的玩耍就行。


如果你觉得这些内容还不错,对你有所帮助,那就请小老鼠喝杯咖啡吧,让他回回血才能够尽快购买下一波好玩的东西。

AliPay-240 WePay-240 QQPay-240

1 Like

我也讲几个关于万用表的点:

  1. 保险。保险分为两种,一种是保险丝,一种是自动恢复的电子保险。但是不要觉得保险丝可能坏再买很麻烦,因为这保险丝基本在你把表用坏了的时候他都不会坏。实际上大部分表超量程后都不容易产生损坏,但是电流档除外,很多万用表其他功能正常,但是电流档坏了也就是说,保险不见得能真的能够有效保护表。
  2. 表笔。表笔是很容易损坏的部分,因为表笔不稳定或者阻值偏大导致测试误差大、测试不稳定是很抓狂的事情。(因为损耗率太高了,甚至很多人在自己用线材、探针、香蕉头和热融胶自制表笔。)我觉得好的表笔线材会比较柔软(这样的橡胶材料寿命会更长),香蕉插头的部分使用较厚的铜皮加工(甚至使用实心铜加工)。 表笔尖端的部分可以根据需求额外去配超细的尖针、钩针及IC夹。

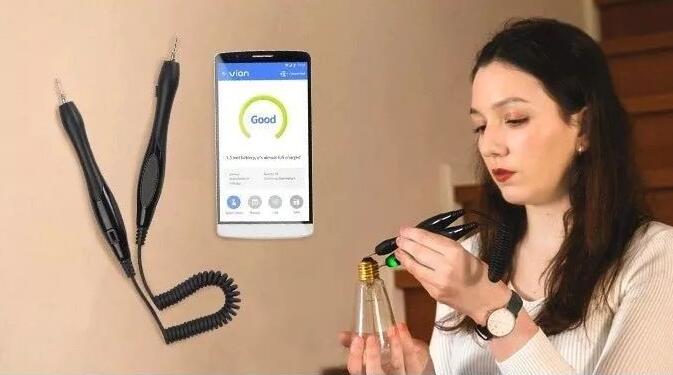

  3. 智能化。自动量程其实不是一个很有必要的选择。你要量测的东西,其实往往都有预期值的。如果严重超出预期,万用表会报超量程或者显示极小的值。而自动量程会自动切换,再加上手抖、不稳定之类的因素,自动量程只会浪费你的时间。 另一方面现在倒有智能量测的手段,完全不需要设置测电压还是电流还是电阻还是什么,仪器根据试测值自动显示你可能需要量的项目及值。LZ讲了这个事情,但是没有讲这个设计可以简化到什么样的程度
    我觉得还是很有可取之处的。不得不感叹万用表真是一个细分市场的产品。在购买之前一定要思考,你到底做什么用,什么功能是需要的什么是不需要的。(比如我不需要接触强电,NCV功能就是完全不需要考虑的)
  4. 电池。通常大家相信9v电池的表会比1.5v电池的表性能更好。(另外也有不少人用锂电池改造9V电池的表)

非常感谢补充。

  • 我觉得我一根保险丝可以用到这个万用表坏了,所以把赠送的保险丝放在哪里对我来说还是一个小麻烦。然后稍微严谨一点,机械式的万用表如果超量程还是比较容易坏的,表针一下打到头都能出声音,那时候会觉得心在滴血。
  • 宝工的那款万用表看评论里有一些就是说表笔用几次就松动了,这也是我没有买它的一个原因。当然好的表笔就……我看了别人的一个表笔开箱,好像是 400 多块钱,吓得我立刻就把视频给关掉了。我就是当玩具,实在不能要求那么高。这个线我确实觉得偏硬了一些,当然在这个价位上也得说用的线粗一点还是挺实在的。然后我这边天气比较凉,可能也有点关系。
  • 对于自动量程非常同意你的观点。全自动万用表我确实不了解,所以没敢多讲。我也是在感叹,现在万用表新增了这么多有趣的功能。
  • 对于电池电压,我的理解是:通过升压可以更容易获得较高的电压,而高电压用来测量阻值较大的电阻时所产生的电流可以更大一些,就更容易精确的测量到。而且积层电池的电压输出是不是比普通碱性电池要更稳定一些。(这部分我没有查资料,单纯自己的猜想

毕竟现在已经基本买不到新产的指针万用表了,单独的指针电压表电流表倒有,毕竟有特殊需求(比如功放接个指针表头显示电平,有味. 电桥用指针电流计效果也不错)
线材这玩意好表就得配好线,400也不算离谱,但是自己用犯不着.一般万用表的表笔并不会有太高的频率 寄生电容之类的要求(毕竟用的人都知道,电容 电感量测也就意思一下,主要还是电阻 电压 电流 二极管压降),结实耐用阻值不高就行了

新产的指针万用表还是有的,设计上依然复古,没有什么变化。只针用来观察数字的波动范围,要比数字式的方便太多。但一般人没有这个需求,并且观察这样的数据,一般都需要足够的经验。就只是特定场景下有用,大部分情况还是数字的更方便。

要说波动范围,数字万用表还真有能显示的,我不知道叫做什么功能,上边显示数字,下边一个进度条,从进度条刷新过程能看到值的变化程度

不如指针的来的直观,而且指针的成本还低。

对于数字,我们都需要在脑内进行一下换算,但对于粗略感知,指针的位置是非常直观的。

不过看现在没有几个人用指针的了,也知道应用的场景非常少,而数字的确实在大部分情况下都相当方便
