穷人版双屏完工+diy神器推荐

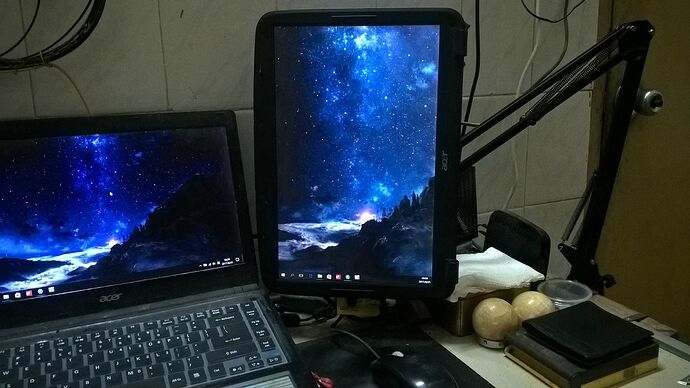

先上成品图再说其他

自备材料:废旧笔记本屏幕*1、杉木条、固定角铁、螺丝、热熔胶
购买材料:驱动套装(驱动板、高压条、按键板、VGA线、电源)[≈80]、悬臂支架[≈17]
自备工具:电钻(非必须)、刀、锯、螺丝批

购买建议:
1.驱动套装实际上可以散买,这样价格更便宜点,有条件还是上HDMI板好。VGA的接头太巨大,碍事。而且HDMI板可以再买个接收器插上去做无线显示器。
2.悬臂支架,强烈推荐DIY神器NB-35。原为麦克风支架,改装用途超广:悬臂显示器、悬臂平板架(成品售价100+)、悬臂灯(很贵就是了)。不必迷信价格,直接按价格排序买最便宜的,不过必须是 两个定位按钮 的版本。

显示屏接线问驱动板卖家,这么简单的就不说了,说下我的支架怎么做的:
手头没铝板没法做更小巧的蝶型背板,只能用杉木条弄了个X型背板(榫卯),再从显示屏外壳内部上尖头螺丝,把显示屏外壳固定到X型的木条上。
杉木条质软,弄榫卯只需要定好位置,锯两条竖线再用螺丝批和刀子撬就行了,但是用木头做背板的话最大问题是平整,不够平整的话上螺丝就不要上太紧,否则显示屏的塑料外壳被拉变形,到时候对显示屏造成压迫就不好了。可以考虑用铝槽/铝方管代替。

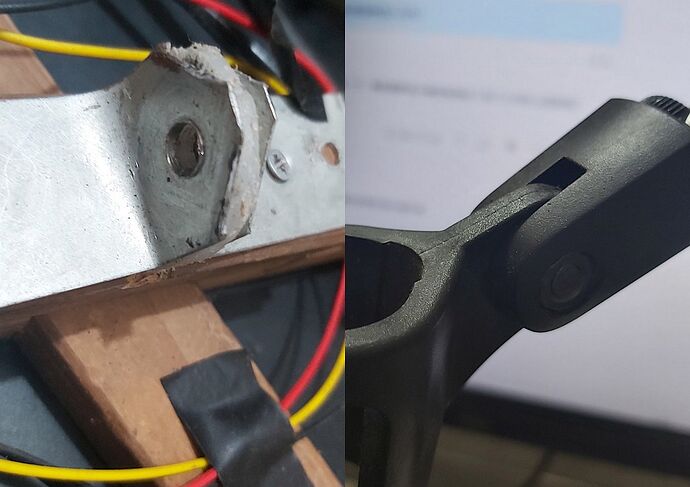

然后是连接悬臂支架的问题,用两个固定角铁取代悬臂支架原先话筒套筒(拆下),角铁相靠的一面连接悬臂支架,另一面用螺丝固定到木条上。角铁过厚的话还得磨,最好是用T型角铁。
我这边买不到立面直角的固定角铁,只有平面的,只好锯断后手动折弯。角铁的螺丝孔与悬臂支架的不符,上电钻。角铁片太薄,夹塑料板。平白多了一倍工程量。


其他的细节和图片,有意动手的可以再问我
不然我也没这动力写:sweat_smile:

3 Likes

我觉得你这就是享受 DIY 的乐趣而已,省钱……并没有吧

1 Like

目前感觉稳定+旋转+升降的,还是dell的底座,其他各种支架和机械臂都不太行

https://pan.baidu.com/s/1SIR1L__KbC3ZdgnrvIXMLQ

1 Like

三年前的帖子咋也挖起来了,有更新嘛

现状:买了27寸显示器,回不去了
悬臂支架成了耳机架+手电筒支架(麦克风夹头插个18650的小直,焊东西时直射高光)

至于树莓派和墨镜……大镜子太贵一直没搞……
这段时间在折腾贝壳云的铝合金外壳(新工作一个月才两天假,想死

主楼里面说的 必行有两个定位按钮 能不能解释一下,不是很清楚
@allor

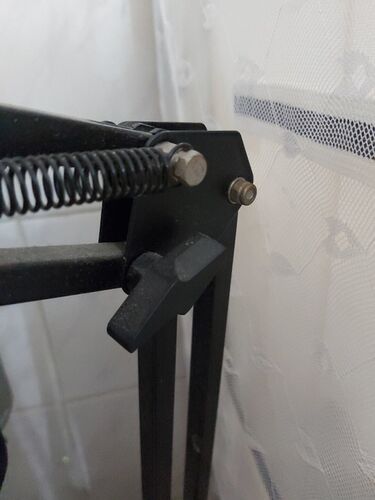

就是两个旋紧的螺丝帽,有这个的不易打滑。

能看看显示器咋连接的吗?我也想搞一个,就是那种显示器背板跟这个架子之间怎么连接呢?

悬臂支架的空间开销太高了…显示器还是要用显示器支架

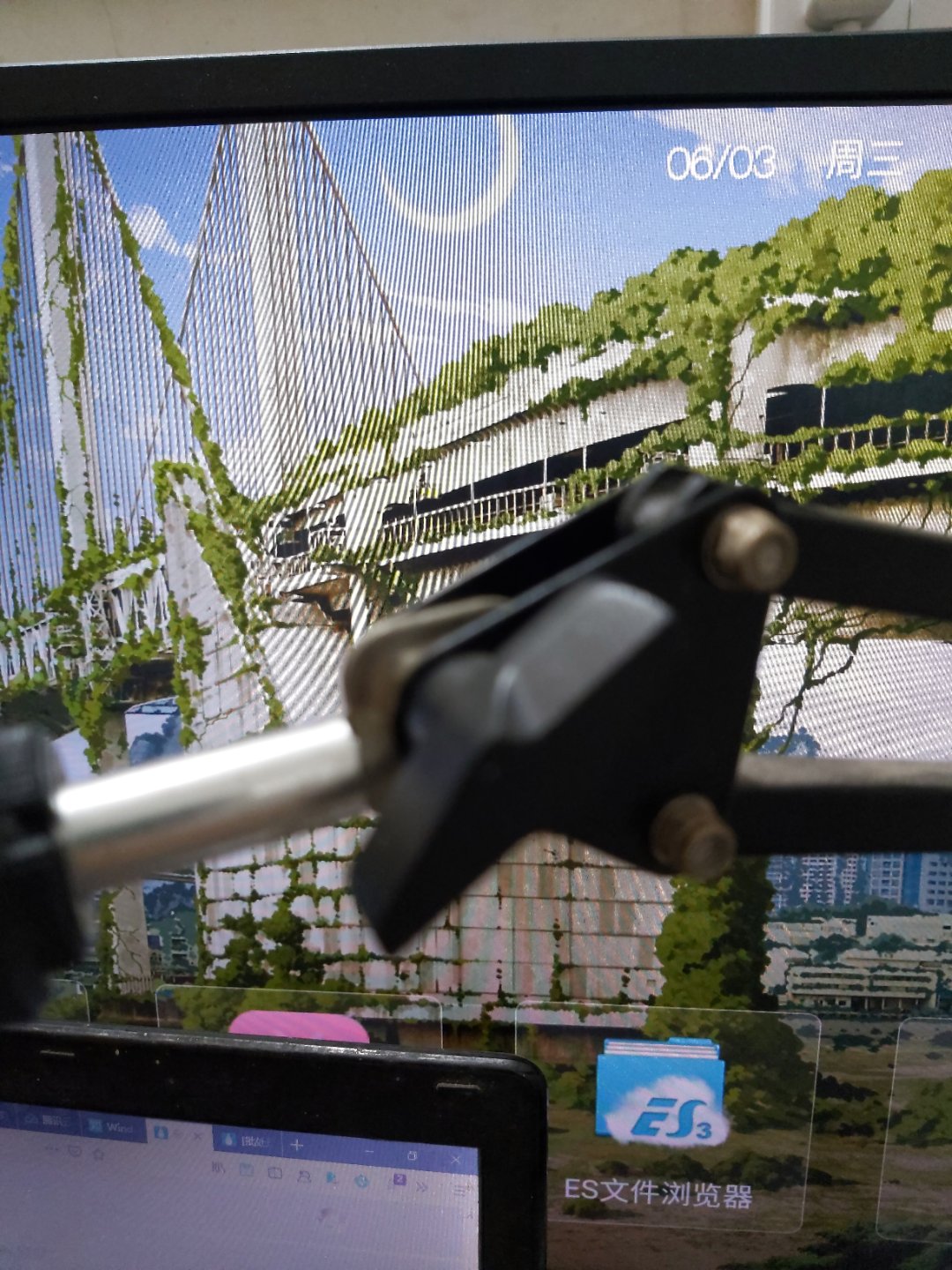

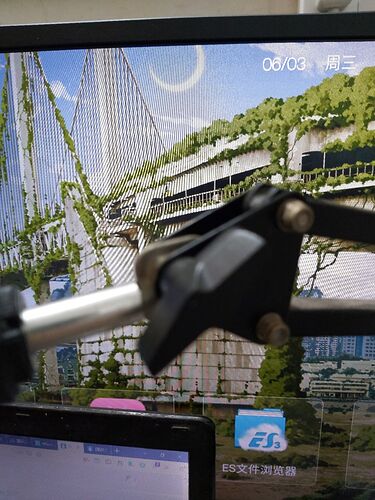

文字描述见一楼,图如下:

要美观的话可以用钢片代替木条,用胶粘在顶盖(A面)内面,只透出连接悬臂支架那一小块。
不过需要测一下顶盖内部和屏幕之间有没有足够的空间容纳钢片。测量可以用橡皮泥,拆开顶盖,找几个点放一丁点橡皮泥,合上盖子再拆开来看橡皮泥有没有压扁,压扁后的厚度是多少。 没有橡皮泥的用饭粒之类的容易变形不会顶坏屏幕的东西代替。

我有一个14寸的用笔记本屏幕改的一个套了淘宝买的铝合金框架的屏幕,后面带固定的螺丝孔,不知道这种悬臂能不能支撑住这样的屏幕,我看你这个是直接拆的笔记本屏可能是轻一些,本来我想找个现成的VESA背挂零件装到悬臂上,找了半天没发现能替换这个的

看到这个帖子想起来我做的那个笔记本屏显示器已经吃灰几个月了

横着放桌面没有那么大空间……

竖着放就连左右眼那么小的视线方向夹角下,屏幕的Gamma都会有肉眼可见的差别。果然tn屏就应该让它烂掉

这个只能实测了

木条都用上了……还颜值高。

理工机械男表示

……

还是不说了。

其实你可以买有机玻璃板的,颜值要上去一个档次,至少比木条的出戏感强多了。

然后几百块的显示器无论面积还是分辨率,应该都不输你这个吧,如果到七八百,应该可以秒杀了。你这个整体成本也并没低下来多少。

倒是没别的意思,我各种不动手折腾大部分也是因为算一下成本根本不如去买

1 Like

我这个比最便宜的成品显示器支架要贵几块钱
然而这个可以上下左右前后移动,同类万向支架贵得多了(3位数)

说下从底座到悬臂末端的大致角度数据:
底座:平面360°(实际)
两臂:立面0°~270° (估计)
末端:立面-30° ~330° (目测)
末端:自身360°旋转(实际)
接头:180°旋转(实际)
实际变形受悬臂自身四条骨架的分合限制,在底座固定的条件下没法将末端定位到某些点,但这货的自由度真的远超其价格。

最重要的是,颜值高啊!!!


补充一句:
机械臂就是男人的浪漫!!!:laughing:

兄弟,这篇帖子的重点在于机械臂。
可以写一篇机械臂制造的文章么?我预定一席。

滴胶硬度不好调,慎重

应该让 @allor 更新下现在的照片。

我这个整个花了不到100块……
屏幕是旧笔记本上拆的,还有另一块更大等以后折腾。

至于为什么用木条,因为手头只有木条,加上这是初号试验机。
本来驱动板是买给14寸屏幕用的,结果那屏幕花了,挪用到现在这块14.1寸屏幕上。
要是一开始就按计划定制了14寸的铝合金相框那就坑爹了(万幸)。
现在剩下那块15.6寸的屏幕,以后弄时不仅要定制铝合金相框,还得定制驱动板各种线长。

我当初还想过直接上水晶滴胶自制外壳、荔枝木/竹片纯木外壳来着……
考虑到耗时还是直接原壳+木架,赶紧搞完用上再说
这次完工的是双屏,不代表整个旧屏幕利用工程完工了
后面还得加上单向透镜和树莓派呢……
考虑到动辄以年为计数单位的拖延症,还真不好意思说自己的最终目标……

多谢提醒,然而这估计是好几年后的事了:sweat_smile:
